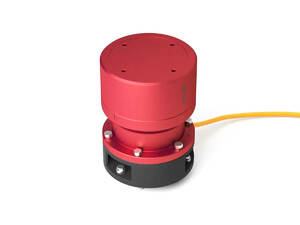

ИН-Д9 Абсолютный инклинометр - Москва

Измеритель угла наклона ИН-Д9 предназначен для решения задач высокоточных измерений абсолютного угла наклона и задач критичных к температурному и временному дрейфу датчика. Высокая точность достигается за счет применения маятникого первичного преобразователя собственной разработки ПН-4, установленного на прецизионной поворотной платформе.

Измеритель угла наклона предназначен для решения задач высокоточных измерений абсолютного угла наклона и задач, критичных к температурному и временному дрейфу. ИН-Д9 самый точный датчик в линейке НТП Горизонт. Высокая точность достигается за счет применения маятникого первичного преобразователя собственной разработки ПН-4, установленного на прецизионной повортной платформе.

Первичный преобразователь инклинометра представляет собой осесимметричную, заполненную электролитом металлическую ампулу с пятью токовыводами. Первичный преобразователь содержит центральный подвижный электрод, играющий роль сильно демпфированного маятника и четыре боковых электрода. При наклоне первичного преобразователя центральный подвижный электрод изменяет своё положение относительно боковых электродов, что приводит к изменению электрических сопротивлений, заполненных электролитом межэлектродных полостей. Эти изменения электрических сопротивлений преобразуются электронным блоком в выходные электрические сигналы измерителя.

Области применения
Точное приборостроение, машиностроение
Высокостабильные платформы
Назначение
Измерение абсолютного угла наклона
Долговременные высокоточные измерения угла наклона, критичные к дрейфу

Подробнее www.ntpgorizont.ru/product/in-d9-absolyutnyy-inklinometr/
